CP-5110
Sentek

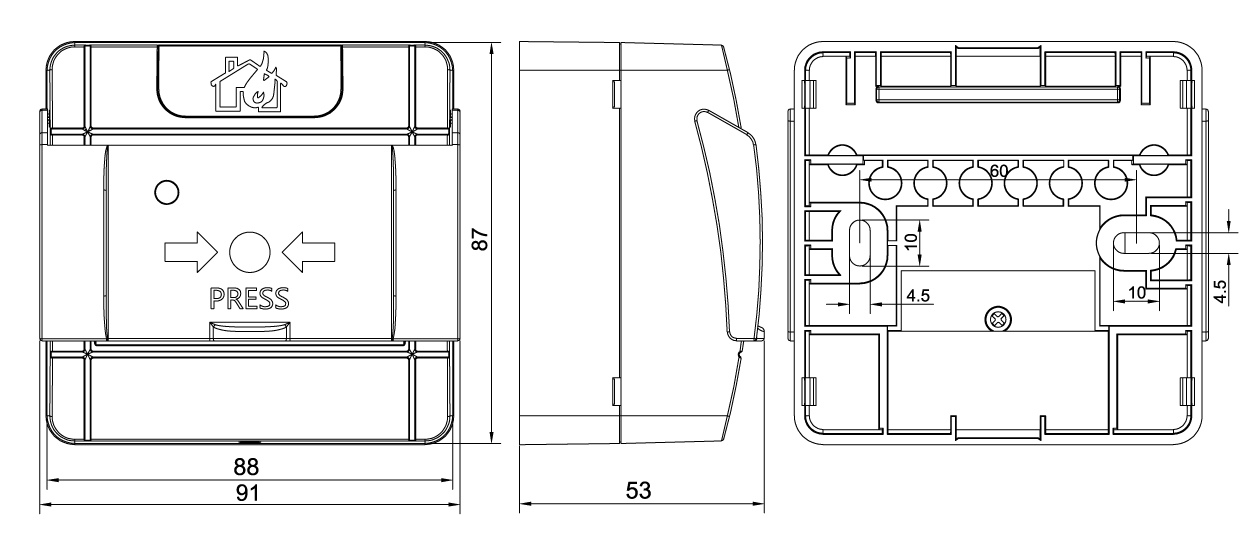

Ручной извещатель CP-5110 устанавливается в общественных местах, например, на стене прохода здания building возле гостиницы.справочная и другие привлекательные места. После подтверждения пожара нажмите кнопку, чтобы послать сигнал пожарной тревоги.к контроллеру. Ручной извещатель CP-5110 имеет большую пластиковую конструкцию и состоит из двух частей:монтажное основание и верхняя крышка. Установка и разборка ручного извещателя CP-5110 просты и легки,что удобно для инженерной отладки и обслуживания. После нажатия на кнопку нужно сбросить сспециальный ключ, просто вставьте ключ в замочную скважину и нажмите на него.
Этот продукт не подходит для использования в следующих местах:
(1) Сильное загрязнение масляным туманом и коррозионными газами.
(2) Относительная влажность больше 95%.
Источник питания DC24V | R2 (-) (470R) | R1 (-) (680R) |
Светодиод (+) | 44 + 2 мА | 30 + 2 мА |
С (+) | 51 + 2 мА | 35 + 2 мА |
Рабочее напряжение | DC3V-DC33V | |
В нормальном рабочем состоянии индикатор продукта не горит. При возгорании нажмите кнопку в центре продукта, и два индикатора тревоги загорятся (если анод подключен к светодиоду, катод подключен к R1, индикатор будет гореть и будет генерироваться ток сигнализации 30 ± 2 мА на линиях L1 и L2. Если анод подключен к светодиоду, катод подключен к R2, индикатор будет включен, и будет генерироваться ток сигнализации 44 ± 2 мА на линиях L1 и L2. .Если анод подключен к C, катод подключен к R1, индикатор будет выключен и будет генерироваться аварийный ток 35 ± 2 мА на линиях L1 и L2. Если анод подключен к C, катод подключен к R2, индикатор будет выключен, и на линиях L1 и L2 будет генерироваться аварийный ток 51 ± 2 мА.) Контроллер распознает аварийный сигнал по изменению тока и отправит сигнал аварии. Чтобы выйти из сигнала тревоги, вам необходимо сбросить его с помощью специальной клавиши из комплекта поставки.
Компанией. Окружающая среда: температура -10 ℃ + 55 ℃, относительная влажность ≤95% (40 ℃ ± 2 ℃), в помещении. Исполнительный стандарт: EN 54-11.

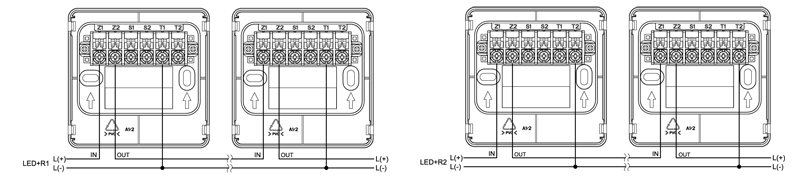

ConnectionMethod | Z1 | Z2 | S1 | S2 | T1 | Т2 |
R1 | В (+) | ВЫХОД (+) | (-) | |||
R2 | В (+) | ВЫХОД (+) | (-) | |||
Светодиод + R1 | В (+) | ВЫХОД (+) | (-) | (-) | ||
Светодиод + R2 | В (+) | ВЫХОД (+) |
Рекомендуется использовать многожильный многожильный медный провод RVS-2 × 1,0 мм² для прокладки через металл или пламя.
замедляющая трубка. Фактическое рабочее напряжение ручного извещателя на самом дальнем конце соединения составляет
гарантированно будет более 10В. В противном случае диаметр проволоки следует увеличить.

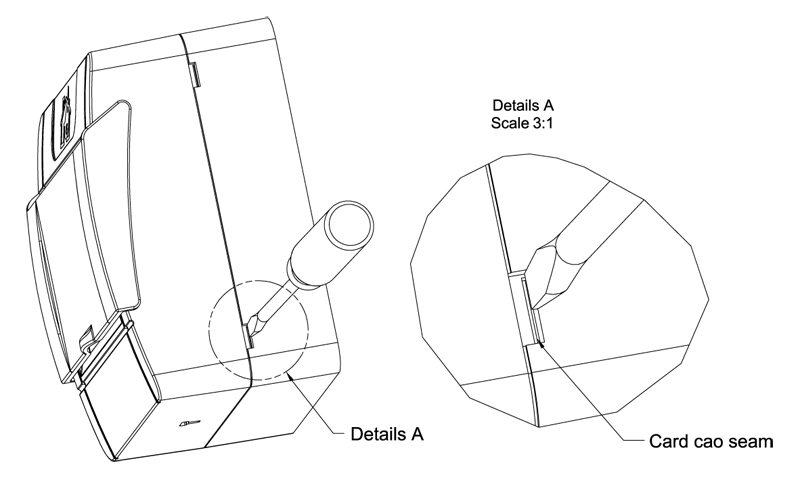

Вставьте шлицевую отвертку в прорезь карты и с усилием надавите на нее, чтобы защелка на верхней крышке вышла из гнезда на основании, а затем потяните шлицевую отвертку вправо, чтобы высвободить верхнюю крышку из гнезда основания. Затем таким же образом другая пряжка на той же стороне отделяется от гнезда для базовой карты. После этого, взявшись за верхнюю крышку и потянув ее в сторону, верхнюю крышку можно отделить от основания. Во время разборки будьте осторожны, чтобы не повредить пряжку и гнездо для карты.
По крайней мере, один ручной извещатель должен быть установлен для каждой пожарной зоны, и любое положение в пределах перегородки до ручного извещателя не должно превышать 30 метров. Конкретные параметры должны быть указаны в «Кодексе проектирования автоматической системы пожарной сигнализации» (GB 50116-2013). При установке ручного извещателя следует руководствоваться стандартным чертежом «Пожарная сигнализация и управление пожаром» 04X501. . Ручные извещатели устанавливаются на стены, перпендикулярные земле, или другие перегородки, перпендикулярные земле.
Техническое обслуживание должно выполняться профессиональной компанией (желательно производителем).
