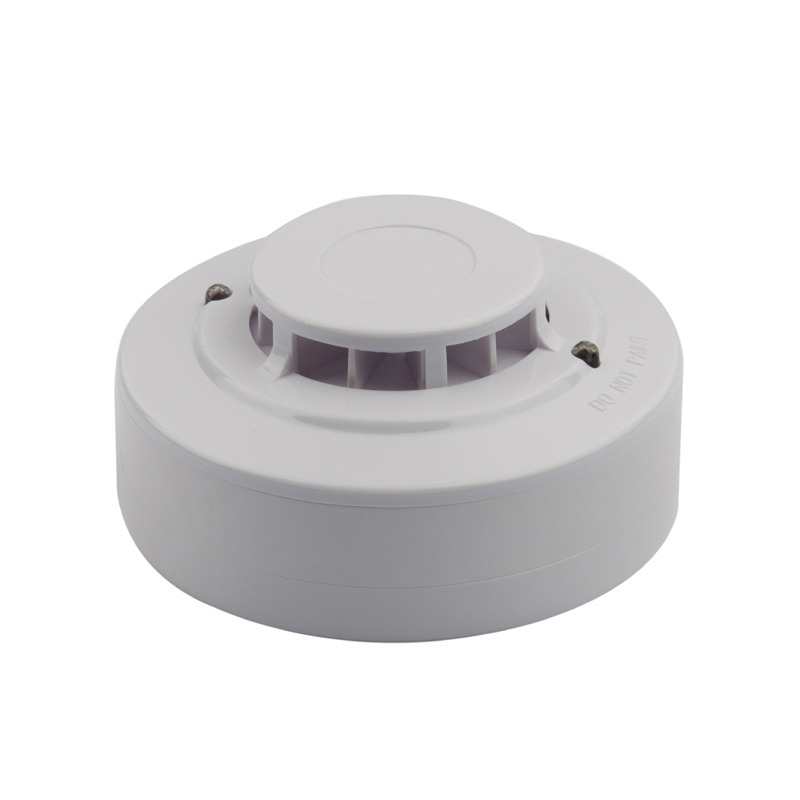

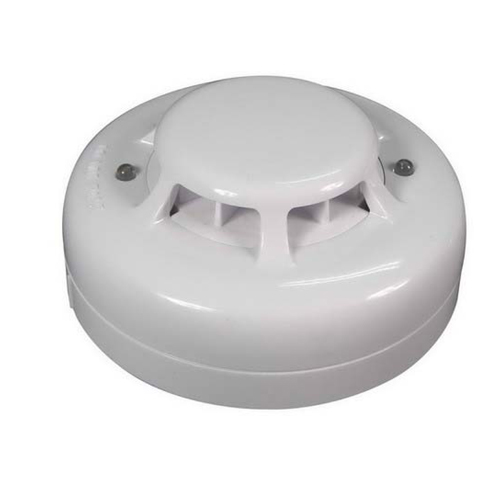

Обычный тепловой извещатель
Все извещатели Sentek серии HD751 соответствуют требованиям UL521 и EN 54-5.в системах пожарной сигнализации, которые обеспечивают быстрое и надежное реагирование на температуру 57 ° C (135 ° F) илиОбнаружение скорости нарастания. Они предназначены для использования в 2-проводных / 4-проводных цепях контролируемых зон класса A2.
Извещатели серии HD751 подчиняются ограничениям совместимости панелей и соответствию соответствующим требованиям.Стандарты NFPA 72, местные нормы и правила.
• 2- или 4-проводные модели
• Расширенные алгоритмы обнаружения и дискриминации
• Простота установки и обслуживания.
• Элегантный низкопрофильный корпус.
• Прочная сенсорная головка, замена не требуется.
• Конструкция печатной платы SMD - гарантированное качество и надежность.
• Релейный выход N / C (нормальный / замкнутый) -N / O (нормальный / открытый)
• Функция AR (автоматический сброс) для систем безопасности (опция для 4-проводных моделей) Опция основания датчика:
стандартный и диод Шоттки
• Пятилетняя ограниченная гарантия.
HD751-2 | 2-х проводная тепловая сигнализация |
HD751-2L | 2-проводная сигнализация перегрева с удаленным светодиодным выходом |
HD751-4 | 4-проводная сигнализация перегрева (12/24 В постоянного тока) |
HD751-4B | 4-х проводная тепловая сигнализация с зуммером (12/24 В постоянного тока) |
HD751-4AR | 4-проводная сигнализация перегрева с функцией автоматического сброса (12/24 В постоянного тока) |
HD751-4 АРБ | 4-проводная сигнализация перегрева с функцией автоматического сброса и зуммером (12/24 В постоянного тока) |
Модель | 2/4 провода | Напряжение постоянного тока | Ожидать Текущий (Максимум.) | Аварийная сигнализация Текущий (Максимум.) | Всплеск Текущий (Максимум.) | Star-Up Time (Максимум.) | Допустимый Текущий (Максимум.) | Частота | Контакт сигнализации | Базовая модель |
HD751-2 | 2 | 10 ~ 33 В | 45 мкА | 50 мА | 100 мкА | 30 секунд | 80 мА | 1-3 секунды | — | P / N762001 |
HD751-2L | 2 | 10 ~ 33 В | 45 мкА | 50 мА | 100 мкА | 30 секунд | 80 мА | 1-3 секунды | — | P / N764001 |
HD751-4 | 4 | 12 / 24В | 45 мкА | 30 мА | 100 мкА | 30 секунд | — | 1-3 секунды | Форма А | P / N764001 |
HD751-4-AR | 4 | 12 / 24В | 45 мкА | 30 мА | 100 мкА | 30 секунд | — | 1-3 секунды | Форма A / автоматический сброс | P / N764001 |
HD751-4-АРБ | 4 | 12 / 24В | 45 мкА | 30 мА | 100 мкА | 30 секунд | — | 1-3 секунды | Форма A / автоматический сброс | P / N764001 |
Температура отклика | Фиксированная температура: 57 ° C (135 ° F) Скорость нарастания: КЛАСС 2 (EN54-5); или 8 ° C / мин (UL521) |
Расстояние между потолками | 50 футов для теплового датчика |
Сбросить напряжение | менее 1 вольт |
Индикатор тревоги | Светодиод постоянно горит красным светом |
Удаленный выход | Макс.25 мА, диодный затвор |
| Диапазон температур | От -10 ° C до 50 ° C |
| Допустимый ток | Не более 80 мА |
| Влажность | От 0 до 95% относительной влажности, без конденсации или обледенения |
| Контакт сигнализации | (для 4-проводного) нормально разомкнутый или нормально замкнутый контакт, форма A: 1,0 А при 30 В постоянного тока / 0,5 А при 125 В переменного тока |
| Dimensions | 102 мм (диаметр) x 43 мм (высота) с основанием |
| Вес | 125 г / комплект с базой |
