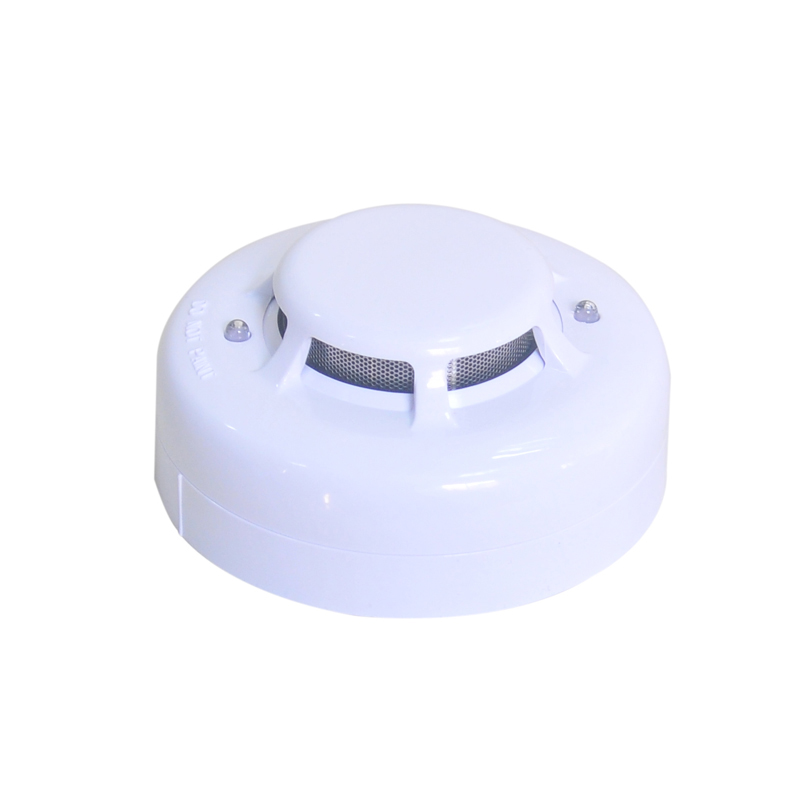

SD-388
Sentek
Обычная фотоэлектрическая дымовая сигнализация
Все извещатели Sentek серии SD388 соответствуют требованиямUL268 и UL521 (обычные) и EN54-7 и EN54-5 (A2S) для использования в системах пожарной сигнализации.Они предназначены для использования в 2-проводных / 4-проводных цепях контролируемых зон класса A или B. SD388извещатели серии подчиняются ограничениям совместимости панелей и соответствиюСтандарты NFPA 72, местные нормы и правила.
Серия SD388 включает 2-проводные и 4-проводные детекторы, которые обеспечивают быстрый и надежный отклик.для фотоэлектрического обнаружения дыма. Хотя цепи обнаружения дыма и тепла работают независимо,их выходы соединены \"ИЛИ\".
• 2- или 4-проводные модели
• Расширенные алгоритмы обнаружения и дискриминации
• Простота установки и обслуживания.
• Элегантный низкопрофильный корпус.
• Прочная сенсорная головка, замена не требуется.
• Конструкция печатной платы SMD - гарантированное качество и надежность.
• Функция AR (автоматический сброс) для систем безопасности (опция для 4-проводных моделей) Опция основания датчика:
стандартный и диод Шоттки
• Пятилетняя ограниченная гарантия.
SD388- 2 | 2-проводная фотоэлектрическая дымовая сигнализация |
SD388- 2L | 2-проводная фотоэлектрическая дымовая сигнализация с удаленным светодиодным выходом |
SD388- 4 | 4-проводная фотоэлектрическая дымовая сигнализация (12/24 В постоянного тока) |
SD388- 4B | 4-проводная фотоэлектрическая дымовая сигнализация с зуммером (12/24 В постоянного тока) |
SD388- 4AR | 4-проводная фотоэлектрическая дымовая сигнализация с функцией автоматического сброса (12/24 В постоянного тока) |
SD388- 4АРБ | 4-проводная фотоэлектрическая дымовая сигнализация с функцией автоматического сброса и зуммером (12/24 В постоянного тока) |
Примечание: SD388-4 с 48 В постоянного тока доступен
Модель | 2/4 провода | Термический | Напряжение постоянного тока | Ожидать Текущий (Максимум.) | Аварийная сигнализация Текущий 12 / 24В | Всплеск Текущий (Максимум.) | Star-Up Time (Максимум.) | Допустимый Текущий (Максимум.) | Частота | Контакт сигнализации | Базовая модель |
SD388-2 | 2 | — | 10〜33В | 40 мкА | 50 мА | 80 мкА | 30S | 80 мА | 1 ～ 3 секунды | — | P / N762001 |
SD388-2L | 2 | — | 10〜33В | 40 мкА | 50 мА | 80 мкА | 30S | 80 мА | 1 ～ 3 секунды | — | P / N764001 |
SD388-4 | 4 | — | 12/24 В | 40 мкА | 30/40 мА | 80 мкА | 30S | — | 1 ～ 3 секунды | Форма А | P / N764001 |
SD388-4AR | 4 | — | 12/24 В | 40 мкА | 30/40 мА | 80 мкА | 30S | — | 1 ～ 3 секунды | Форма A / автоматический сброс | P / N764001 |
SD388-4B | 4 | — | 12/24 В | 40 мкА | 30/40 мА | 80 мкА | 30S | — | 1 ～ 3 секунды | Форма А | P / N764001 |
SD388-4ARB | 4 | — | 12/24 В | 40 мкА | 30/40 мА | 80 мкА | 30S | — | 1 ～ 3 секунды | Форма A / автоматический сброс | P / N764001 |
Чувствительность к дыму | 0,08 ~ 0,14 дБ / м (стандарт EN) или 0,98 ~ 2,40% / фут затемнения (стандарт UL) |
Сбросить напряжение | менее 1 вольт |
Время сброса | менее 1 секунды |
Индикатор тревоги | Светодиод постоянно горит красным светом |
Удаленный выход | Макс.25 мА, диодный затвор |
| Рабочая Температура | От -10 ° C до 50 ° C |
| Допустимый ток | Не более 80 мА |
| Влажность | От 0 до 95% относительной влажности, без конденсации или обледенения |
| Контакт сигнализации | (для 4-проводного) нормально разомкнутый или нормально замкнутый контакт, форма A: 1,0 А при 30 В постоянного тока / 0,5 А при 125 В переменного тока |
| Dimensions | 102 мм (диаметр) x 43 мм (высота) с основанием |
| Вес | 135 г / комплект с базой |
